Temposonics R-series V RH5 Magnetostriktiivinen Lineaarianturi

Temposonics R-Series V RH5 on kestävä ja tarkka asentoanturi, joka tarjoaa luotettavaa toimintaa vaativissa olosuhteissa.

  • Moniasentomittaus jopa 30 magneetilla
  • Useita vaihtoehtoja liitännälle
  • Todella kestävä

Temposonics R-Series V RH5 on kestävä ja tarkka asentoanturi, joka tarjoaa luotettavaa toimintaa vaativissa olosuhteissa. Sen edistyneet ominaisuudet ja monipuoliset liitäntävaihtoehdot tekevät siitä erinomaisen valinnan sovelluksiin, joissa tarvitaan tarkkaa asennonmittausta.

Temposonics  R-series V RH5 lineaarianturi – Mittausvarmuutta vaativiin olosuhteisiin

Anturi tarjoaa erittäin tarkan asentosignaalin, sillä sen minimiresoluutio on 0,5 mikrometriä. Lisäksi se tukee synkronista mittausta PROFINET RT ja IRT -protokollien avulla, mikä mahdollistaa nopean ja tarkan toiminnan. Lineaarisen ekstrapoloinnin ansiosta anturi pystyy kommunikoimaan ohjaimen kanssa jopa 250 mikrosekunnin sykliajalla, riippumatta anturin mittausmatkasta. Sisäinen linearisointi parantaa entisestään mittaustarkkuutta.

Lähdöt

  • analoginen, SSI, PROFINET, EtherNet/IP, POWERLINK, EtherCAT
  • jännite: +12…30 VDC ±20 % (9.6…36 VDC)

Tarkkuus

  • resoluutio: 0.5…100 µm
  • < ±0.001 % F.S. (minimum ±2.5 μm)
  • tiedonsiirtonopeus: 100 Mbit/s

RH5 kiinteällä tai joustavalla anturielementillä – sinä päätät

RH5:llä voit vaihtaa perusyksikön, kun anturi on asennettu sylinteriin avaamatta hydraulipiiriä. Sinä päätät, onko RH5:n perusyksikössä kiinteä vai joustava anturielementti:

  • RH5 kiinteällä anturielementillä: RH5-B/J/M/S/T-A/B/M/V
  • RH5 joustavalla anturielementillä: RH5-B/M/S/T-F

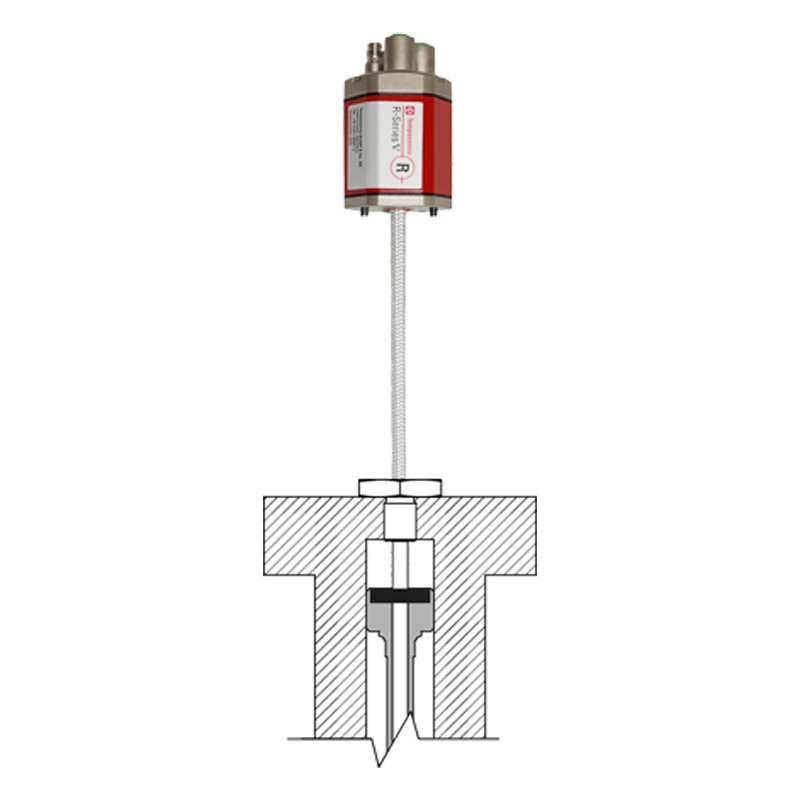

RH5-B/J/M/S/T-A/B/M/V

(Kiinteällä anturielementillä)

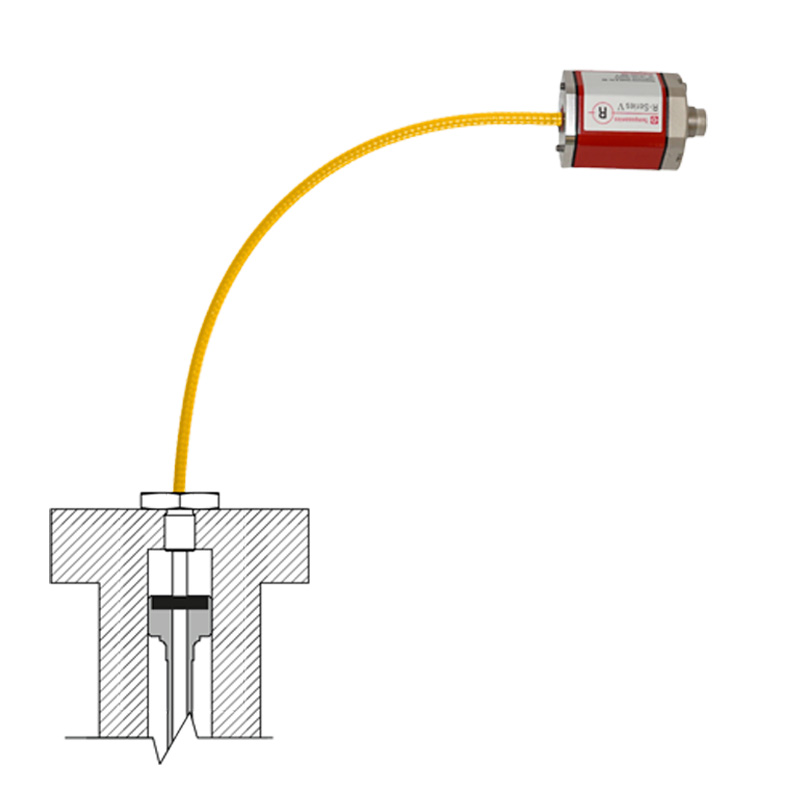

RH5-B/M/S/T-F

(joustavalla anturielementillä)

Lähtösignaalit

SSI / BiSS, EtherCAT, Profinet, Powerlink, Ethernet I/P

Mitattavat asiat

Lineaariliike/etäisyys, Multi-Position / Moniasema / Monimagneetti

Mittaustavat

Magnetostriktiivinen

Tarkempia tietoja

IP luokka
IP67
Käyttölämpötila °C
−40…+85 °C
Liitin
2 × M12 naarasliitin (5 pinniä), 1 × M12 urosliitin (4 pinniä) tai 2 × M12 naarasliitin (5 pinniä), 1 × M8 urosliitin (4 pinniä)

Mittatiedot

Resoluutio
0.5…100 µm
